Warmwasser smart schalten – mit Shelly und dynamischem Stromtarif
Warum diese Lösung?
Die kostengünstigste Methode zur Warmwassererzeugung kombiniert einen einfachen Warmwasserboiler mit einem dynamischen Stromtarif. Wer zusätzlich eine PV-Anlage betreibt, kann den Heizstab gezielt mit Überschussstrom speisen – und zahlt damit nahezu nichts für sein Warmwasser.
Die Komponenten im Überblick

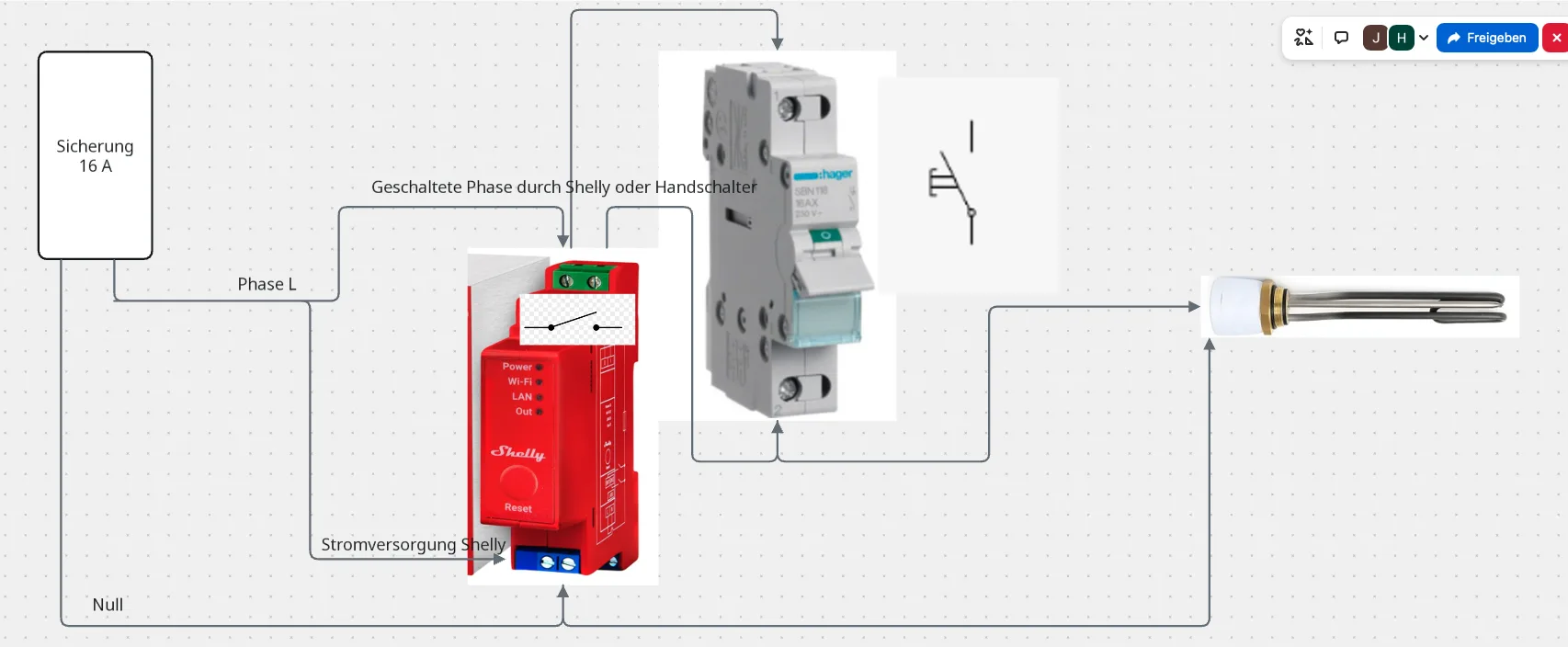

Shelly 1PM Pro (Hutschiene) Dieser Shelly-Typ wird direkt im Sicherungskasten verbaut und schaltet die Phase zum Heizstab des Boilers. Der beiliegende Schaltplan zeigt die genaue Verdrahtung.
Im Shelly werden zwei unabhängige Steuerlogiken eingerichtet:
- PV-Überschuss-Steuerung: Der Shelly 1PM Pro liest das Einspeisesignal des Shelly 3EM und schaltet den Heizstab automatisch ein, sobald genügend Überschussstrom vorhanden ist.
- Dynamischer Stromtarif: Ein zweites Programm liest den aktuellen Strompreis (z. B. über Awattar) und schaltet den Heizstab zu den günstigsten Stunden des Tages ein.
Ausfallsicherheit – die oft vergessene Pflicht
Eine Lösung ist erst dann vollständig, wenn sie auch bei Störungen zuverlässig funktioniert. Fällt die Internetverbindung oder die Steuerlogik aus, würde der Heizstab nicht mehr eingeschaltet – das Warmwasser bleibt kalt.

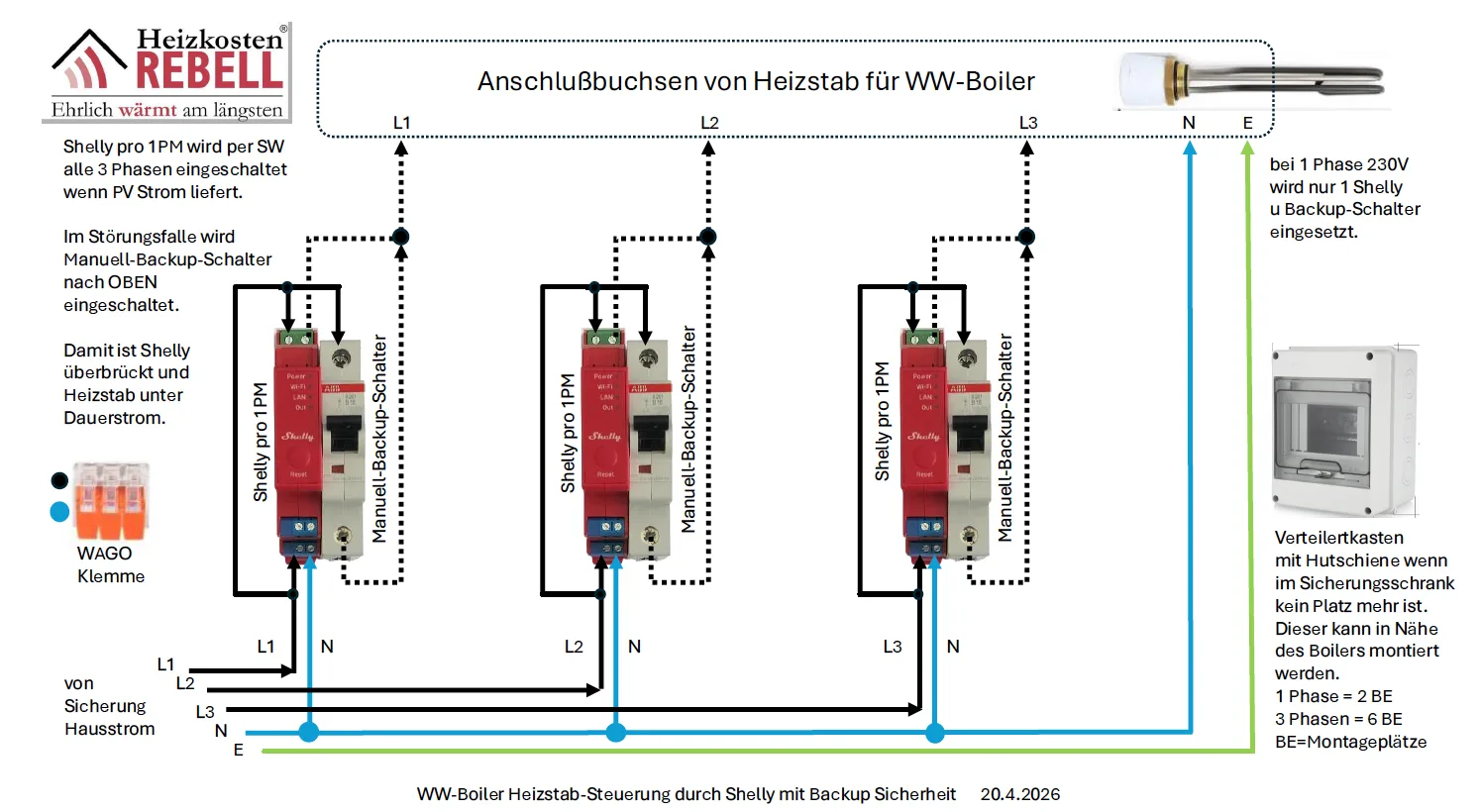

Die Lösung: Ein Leitungsschutzschalter (Sicherungsautomat) parallel zum Shelly. Dieser übernimmt zwei Aufgaben gleichzeitig:
- Notbetrieb/Backup: Von Hand einschalten – Überbrückt den Shelly, wenn dieser nicht funktioniert oder in den letzten weder Einspeisestrom oder günstiger Tarif zur Verfügung stand. Muß auch wieder von Hand ausgeschaltet werden – sonst Dauerstrom.
- Überstromschutz: Löst aus, falls der Heizstab defekt ist und einen Kurzschluss verursacht, wenn der Notbetrieb eingeschaltet wird.
Wichtiger Hinweis zum Heizstab
Der eingesetzte Heizstab muss über einen eigenen integrierten Thermostat verfügen, mit dem die Warmwassertemperatur direkt am Gerät eingestellt werden kann. Das ist Voraussetzung für einen sicheren und normenkonformen Betrieb.
Komponenten bestellen
Alle benötigten Komponenten sind im Internet erhältlich. Die Links zu den einzelnen Produkten finden Sie direkt auf dieser Seite.
Energiezähler Stromverbrauch und Einspeisung Shelly Pro 3EM
Shelly Hutschienenaktor 16 A potentialfrei
Shelly Backup Sicherungsschalter
Warum ich die Komponenten nicht selbst verkaufe: Bei den bekannten Versandanbietern erhalten Sie dieselben Produkte deutlich günstiger – ohne Aufschlag. Ein Unternehmen braucht Ertrag, um zu funktionieren. Meiner entsteht nicht aus dem Komponentenhandel, sondern aus dem Wissen.
Fragen zur Installation? Online-Service mit Dokumentation
Wenn Sie mehr Detailwissen benötigen oder Ihre konkrete Situation besprechen möchten, biete ich einen Online-Service per Zoom an. Die Abrechnung erfolgt minutengenau – Sie zahlen nur für die Zeit, die Sie tatsächlich brauchen. Im Anschluss erhalten Sie eine schriftliche Dokumentation des Gesprächs.
Ich freue mich auf Ihre Anfrage.
Ihr Johann Beurer – HeizkostenREBELL
